數(shù)控淬火機(jī)床，感應(yīng)加熱表面淬火可能產(chǎn)生哪些缺陷？

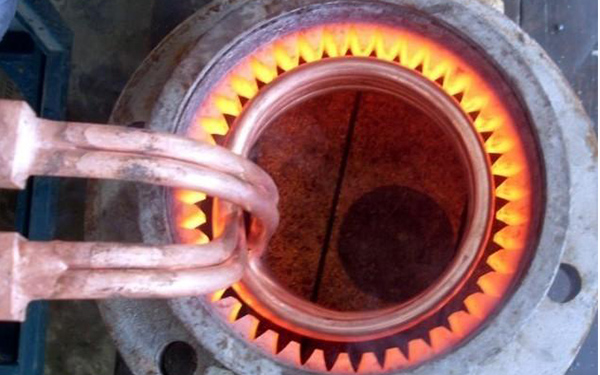

數(shù)控淬火機(jī)床，感應(yīng)加熱表面淬火可能產(chǎn)生的缺陷有以下幾種：
1.硬度不夠高鋼材碳含量偏低，冷卻操作緩慢，因而使加熱層快冷前有一段緩冷時(shí)間，組織中出現(xiàn)珠光體；冷卻水量不足或水壓過低，使淬火冷速偏低；加熱溫度偏低，使奧氏體中碳濃度不均勻等等，都是感應(yīng)加熱表面淬火硬度偏低的原因。出現(xiàn)這種缺陷后，應(yīng)通過金相檢驗(yàn)、化學(xué)分析確定原因，采用針對(duì)性措施加以解決。數(shù)控淬火機(jī)床
2.數(shù)控淬火機(jī)床，出現(xiàn)淬業(yè)裂紋 感應(yīng)加熱表面淬火工件開裂的可能原因有以下幾種：
(1)過熱感應(yīng)加熱表面淬火因過熱而開裂是一種常見現(xiàn)象。這種裂紋主要出現(xiàn)在工件的尖角、鍵槽、圓孔和棱邊等易于過熱的部位。在出現(xiàn)裂紋的部位取樣，在金相顯微鏡下觀察馬氏體是否粗大，即可鑒別開裂是否由過熱引起的。
(2)重復(fù)淬火返修件重新淬火前必須進(jìn)行退火、正火或高溫回火，否則很可能在甫新淬火時(shí)產(chǎn)生裂紋。
(3)鋼材碳含量偏高或存在大塊夾雜物，都容易使工件在表面淬火時(shí)開裂。
(4)冷卻速度過大 高碳鋼及合金鋼工件表面淬火時(shí)可能因冷速過大而開裂。針對(duì)性的措施是更換淬火介質(zhì)、調(diào)整噴射液的壓力、縮短冷卻時(shí)件或改變冷卻方式。
(5)研磨開裂有些表面淬火工件，磨削后發(fā)現(xiàn)裂紋。這些裂紋可能是在淬火時(shí)形成的，也可能是因磨削工藝不當(dāng)而產(chǎn)生的。鑒別是否磨削開裂，可用5%苦味酸溶液對(duì)工件表面進(jìn)行浸蝕，若裂紋區(qū)浸蝕后色調(diào)較深（發(fā)黑），即可判定它們屬于磨削開裂。另種辦法是根據(jù)裂紋的走向來(lái)判斷：若裂紋與砂輪磨痕垂直，即可判為磨削開裂。
海德維擁有10年數(shù)控淬火機(jī)床行業(yè)工作經(jīng)驗(yàn)的工程師及研發(fā)團(tuán)隊(duì),1-2個(gè)工作日出貨,阿里巴巴擁有4年金牌誠(chéng)信供應(yīng)商,售后人員24小時(shí)提供上門服務(wù)，快速解決問題。
掃描領(lǐng)取報(bào)價(jià)
